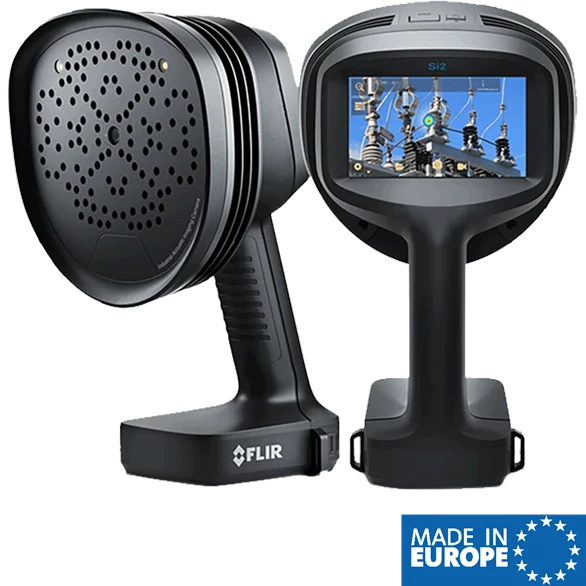

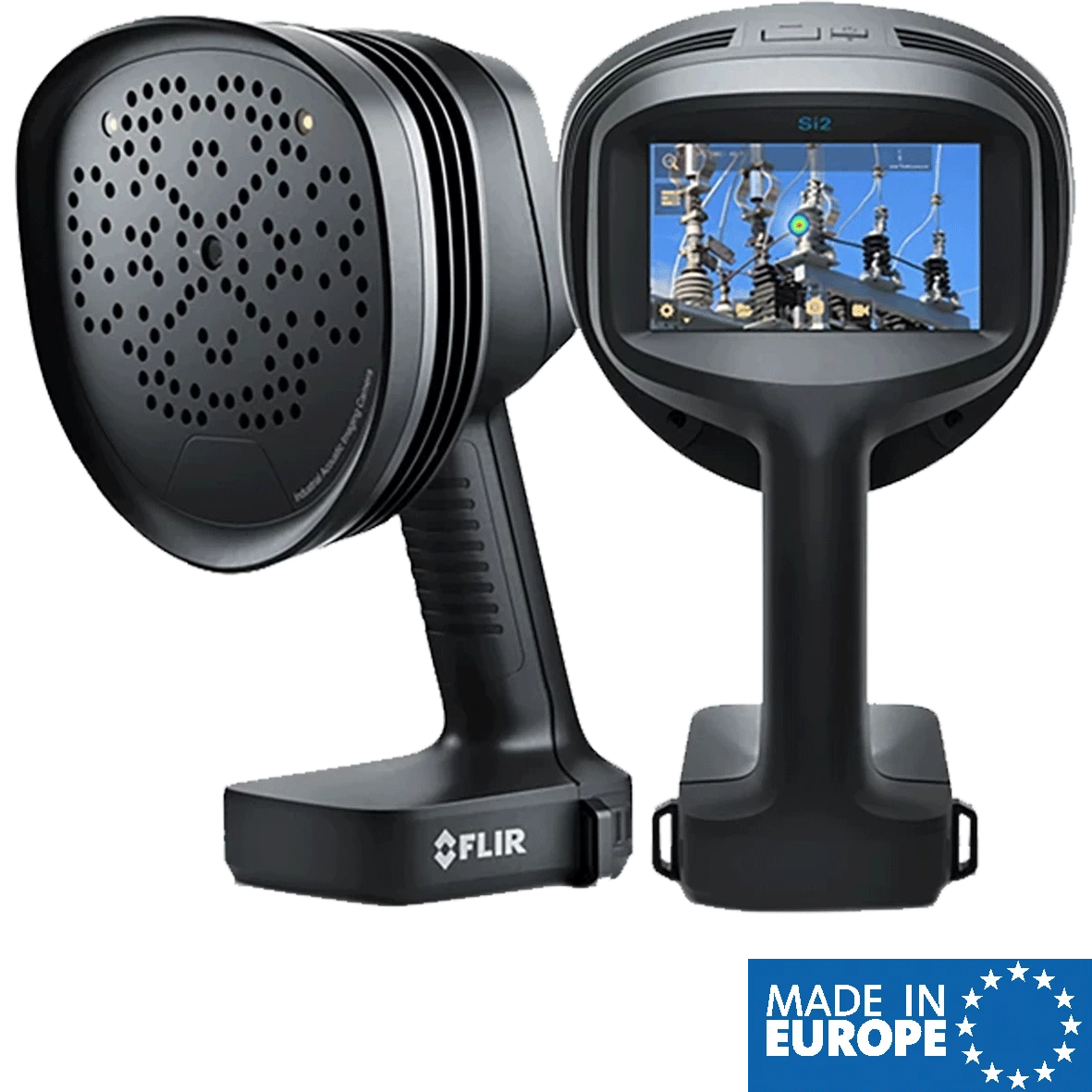

- Akustična kamera za zaznavanje delnih razelektritev (parcialnih praznitev)
Lokacijo delne razelektritve določimo tako, da vira zvoka spremenimo v vidno sliko skozi niz ultrazvočnih mikrofonov.
Na vidni sliki je prikazan mavrični barvni vzorec kar omogoča enostavno lociranje mesta delne razelektritve
Optična vizualizacija lokacij delnih razelektritev na visokonapetostnih instalacijah
Z nizom 124 ultrazvočnih mikrofonov je enostavno preveriti veliko območje in zaznati delno razelektritev neinvazivno na daljših razdaljah (npr. daljnovodi)
Patentirana tehnologija za prikaz akustične slike (barvne palete v mavričnih barvah)
Prikaz večizvornih točk delnih razelektritev istočasno
Zvočni filtri za izničenje motenj HIGH (visoka občutljivost), SLM (počasen), ULT (ultrazvočni) za znižanje ambientalnega hrupa okolice
Mejne vrednosti zaznavanja:
20 kHz: -7 dB SPL
35 kHz: 4 dB SPL
50 kHz: 10 dB SPL
80 kHz: 36 dB SPL
100 kHz: 51 dB SPL
Razdalja zaznavanja od 0,3 m do 200 m
Senzor: 124 digitalnih MEMS ultrazvočnih mikrofonov
Diagonalni kot ultrazvočnih mikrofonov 75°
Zaslon na dotik, ločljivoszti 1280 x 720 LCD
Digitalna kamera 12 MP barvna
Slikovna frekvenca
Kamera: 60 sličic na sekundo / Akustična slika: 30 sličic na sekundo / Zaslon: 70 sličic na sekundo
8x Digitalno povečanje slike
Uporabniški vmesnik
Odporen zaslon na dotik, TFT LCD, MIPI DSI
Vgrajene LED svetilke, trije načini off, normal in bright
Spletna analiza in poročanje
FLIR Acoustic Camera Viewer (storitev v oblaku) www.acousticviewer.flir.com Offline
FLIR Thermal Studio (programska oprema za urejevanje slik in izdelavo poročil namizje)
Komunikacija in shranjevanje podatkov
Prenos podatkov
Wi-Fi 2.4 GHz in 5 GHz IEEE 802.11.b/g/n/ac brezžično LAN omrežje
USB pomnilniški ključ
Posodobitev programske opreme kamere
Avtomatska brezžična posodobitev Over The Air (OTA) ali preko USB povezave
Format slike nlz in .jpg
Video snemanje & format
Do 5 minut (.nlz format)
