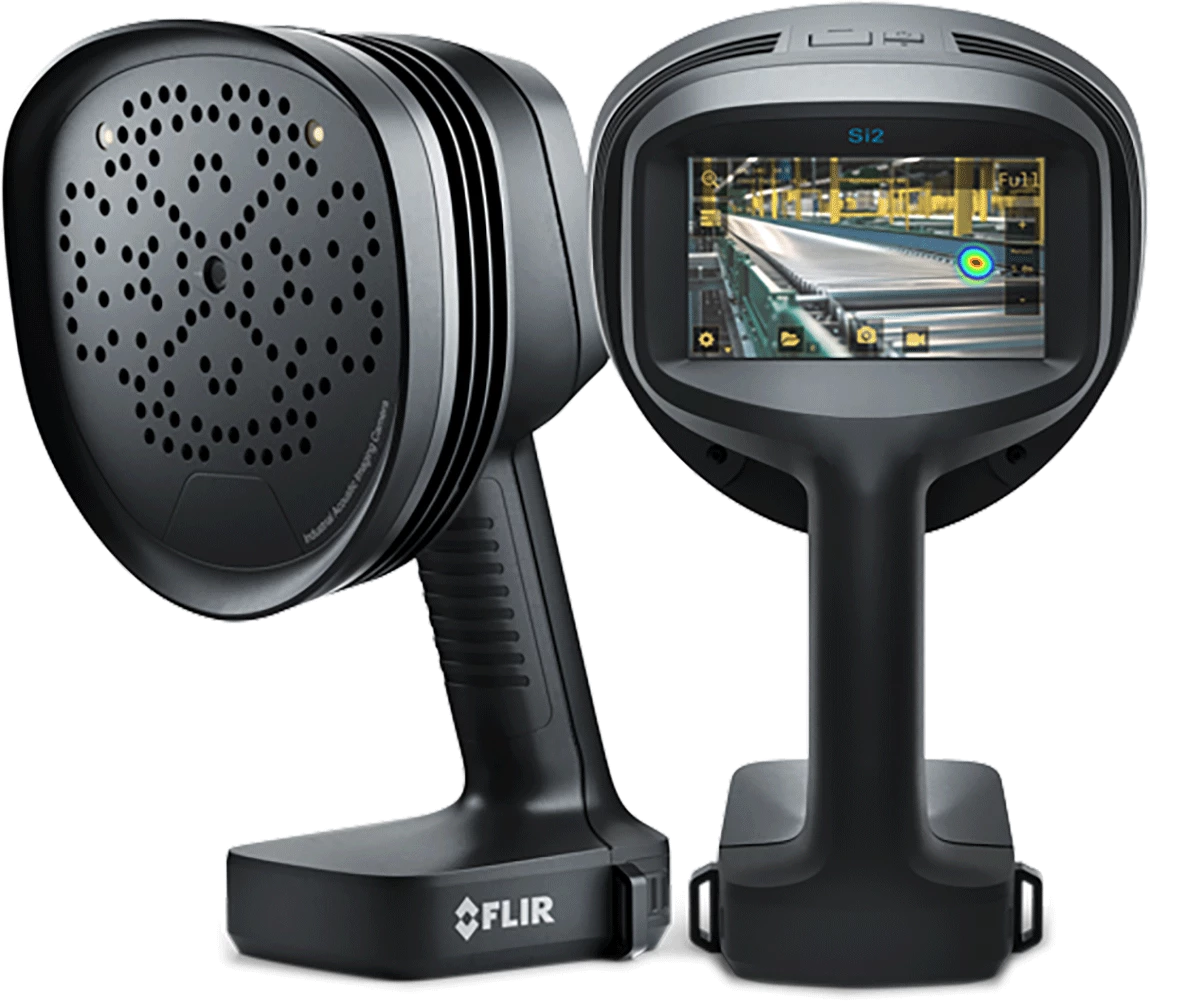

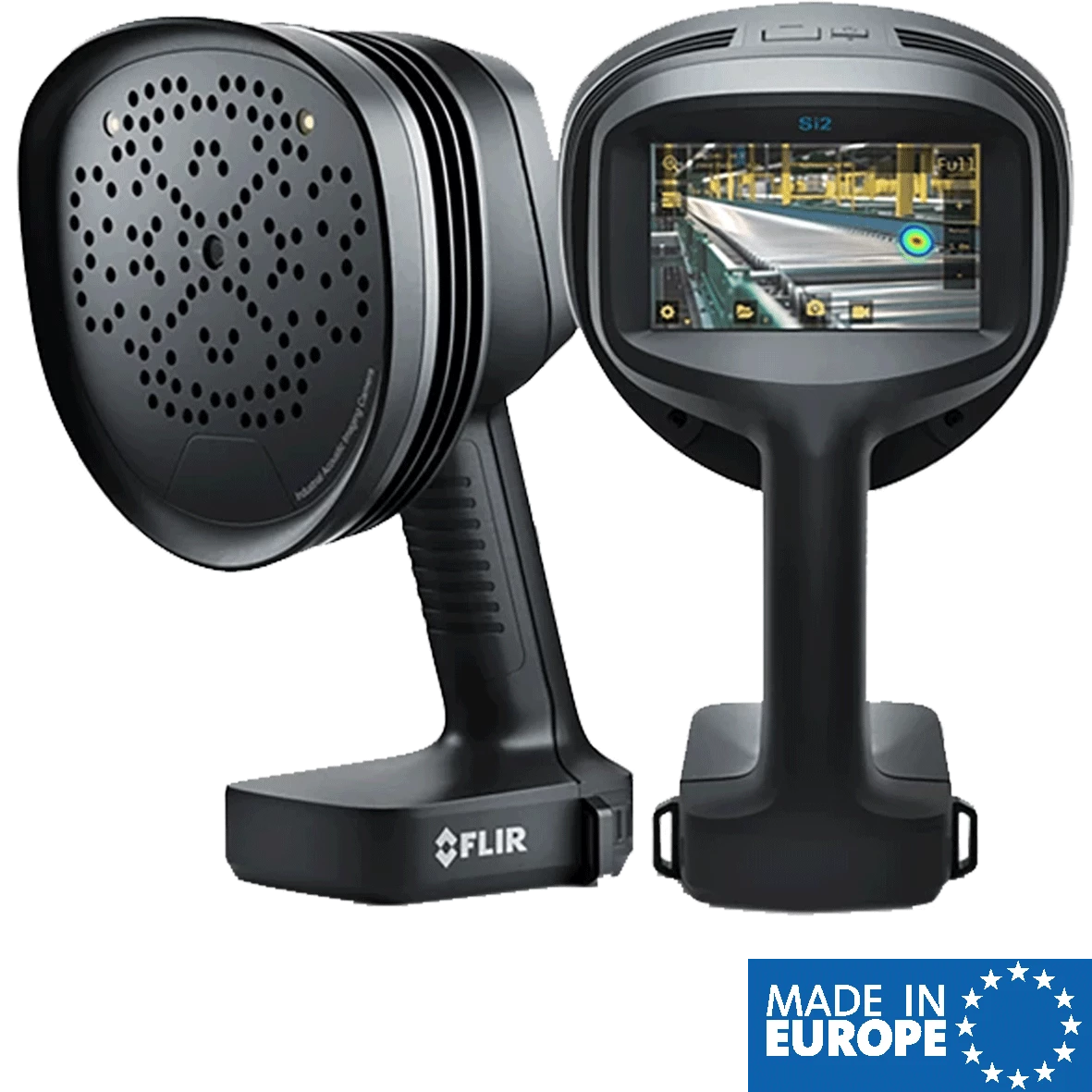

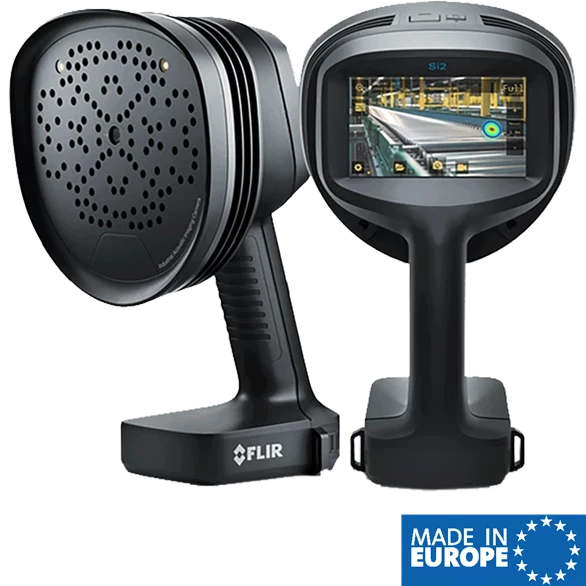

- Akustična kamera za zaznavanje delnih razelektritev, puščanja plinov in nepravilnih mehanskih vibracij ležajev
Tipične lokacije puščanja: spojke, priključki, ventili, prirobnice, zaporne pipe, priključki pnevmatskih orodij puše, cevi in koluti za cevi, tlačne posode
Akustična kamera, ki loči frekvenco puščanj od okoliškega hrupa, tudi v izjemno hrupnih proizvodnih okoljih
Lokacija puščanja je določena z barvnim vzorcem vira zvoka, ki ga zaznajo ultrazvočni mikrofoni.
Barvni vzorec je dodan na vizualno sliko, kar omogoča enostavno vizualno lokacijo
Optična vizualizacija lokacij zunanjih delnih razelektritevna opremi z visoko napetostjo
Z nizom 124 ultrzvočnih mikrofonov je enostavno preveriti veliko območje in zaznati puščanje plinov ali delne rrazelektritve na daljši razdaljah (daljnovodi)
Patentirana tehnologija prikaza akustične slike (barvne palete v mavričnih barvah)
Prikaz večmestnih puščanj na sliki
Filtri za izločanje hrupa okolice: HIGH (visoka občutljivost), SLM (počasno), ULT (ultrazvočno)
Meja zaznavanja:
20 kHz: -7 dB SPL
35 kHz: 4 dB SPL
50 kHz: 10 dB SPL
80 kHz: 36 dB SPL
100 kHz: 51 dB SPL
Od 0,3 m do 70 m
Podprti plini: komprimiran zrak, vodik, CO2, metan, zemeljski plin, helij, argon, amonijak
Drugi akustični načini analize: Mehansko zaznavanje nepravilnih vibracij ležajev
Senzor: 124 ultrazvočnih mikrofonov MEMS
Diagonalni kot ultrazvočnih mikrofonov 75°
Zaslon na dotik: 1280 x 720 LCD
Digitalna barvna kamera 12 MP
Diagonalni kot vidne kamere 75°
Video hitrost sličic
Vidna Kamera: 60 slik/s / Akustična slika: 30 slik/s / Zaslon: 70 slik/s
8x Digitalna povečava
Video ločljivost slike 1280 × 720
Uporabniški vmesnik
Velikost zaslona: 5 in. 1280 × 720
Resistive touch screen, TFT LCD, MIPI DSI
Integrirane LED luči za svetilko, trije načini: izklop, normalna in svetla
Analiza in poročanje na spletu
FLIR Acoustic Viewer (storitev v oblaku)
FLIR Thermal Studio (namizna programska oprema za urejanje slik in izdelavo poročil)
Komunikacija in shranjevanje podatkov
Prenos podatkov
Wi-Fi 2,4 GHz in 5 GHz IEEE 802.11.b/g/n/ac brezžični LAN
USB pomnilniška enota
Samodejna brezžična posodobitev programske opreme kamere Over The Air (OTA) ali prek USB povezave
Format slike nlz in .jpg
Video snemanje & format
Do 5 minut (.nlz format)
