- Kaotično obnašanje pogonjenega nelinearnega nihala je raziskano s prikazovanjem njegovega gibanja v faznem prostoru in z izdelavo Poincaréjevega diagrama. Ti diagrami so primerjani z gibanjem nihala, ko to ni kaotično.

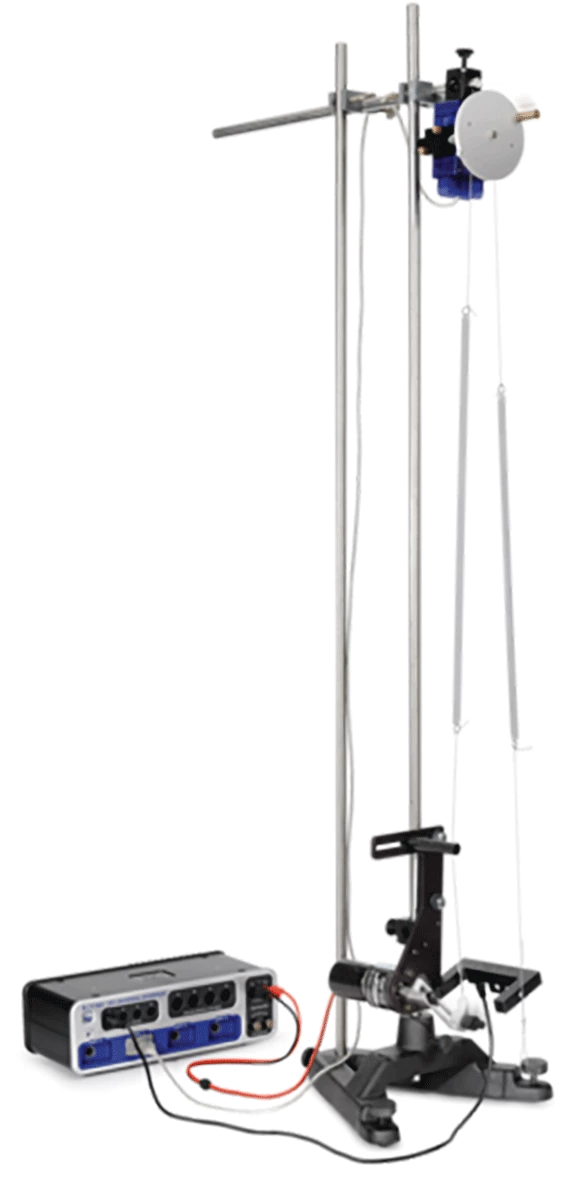

- Oscilator sestoji iz aluminijaste plošče, povezane z dvema vzmetema. Točkovna masa na robu aluminijaste plošče naredi oscilator nelinearen. Frekvenco sinusoidnega pogona je mogoče spreminjati, da bi preučili prehod iz predvidljivega gibanja v kaotično gibanje. Magnetno dušenje se lahko prilagodi za spremembo značaja kaotičnega gibanja. Kotni položaj in hitrost diska se beležita kot funkcija časa z uporabo senzorja za rotacijsko gibanje. Realnočasovni fazni diagram se izdela z grafičnim prikazom kotne hitrosti v primerjavi z odmikom kota nihanja.
- Poincaréjev diagram je prav tako v realnem času narisano in prekrivno na faznem diagramu. To dosežemo tako, da zabeležimo točko na faznem diagramu enkrat v vsakem ciklu pogonske roke, ko pogonska roka blokira fotocelico.
- Prednost PASCO: PASCO Capstone lahko prikaže gibanje v faznem prostoru in v realnem času prekriva Poincaréjev diagram, kar študentom prikazuje, kako se gibanje v faznem prostoru nanaša na dejansko gibanje oscilatorja.
Besedilo je strojno prevedeno.
- set EX-5520A
- 1x veliko stojalo za palico (ME-8735)
- 2x palica iz nerjavečega jekla, 120 cm (ME-8741)
- 1x palica iz nerjavečega jekla, 45 cm (ME-8736)
- 2x večkratna sponka (ME-9507)
- 1x dodatek za kaos/poganjano harmoniko (CI-6689A)
- 1x mehanski oscilator/pogon (ME-8750)
- 1x senzor za rotacijsko gibanje PASPORT (PS-2120A)
- 1x fotocelična glava (ME-9498A)
Besedilo je strojno prevedeno.
Naziv: EX-5523A
Proizvajalec: N/A
Uvoznik: MICOM ELECTRONICS d.o.o.
Država porekla: N/A
