- Diagram P-V se generira, ko se toplotni motor vodi skozi cikel. Iz tega diagrama sta izmerjena toplota, dodana plinu, in delo, ki ga je opravil motor, da bi določil učinkovitost motorja. To dejansko učinkovitost primerjamo z največjo teoretično učinkovitostjo.

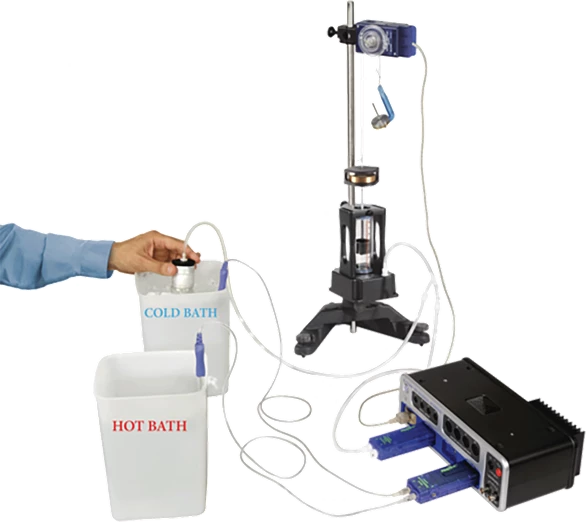

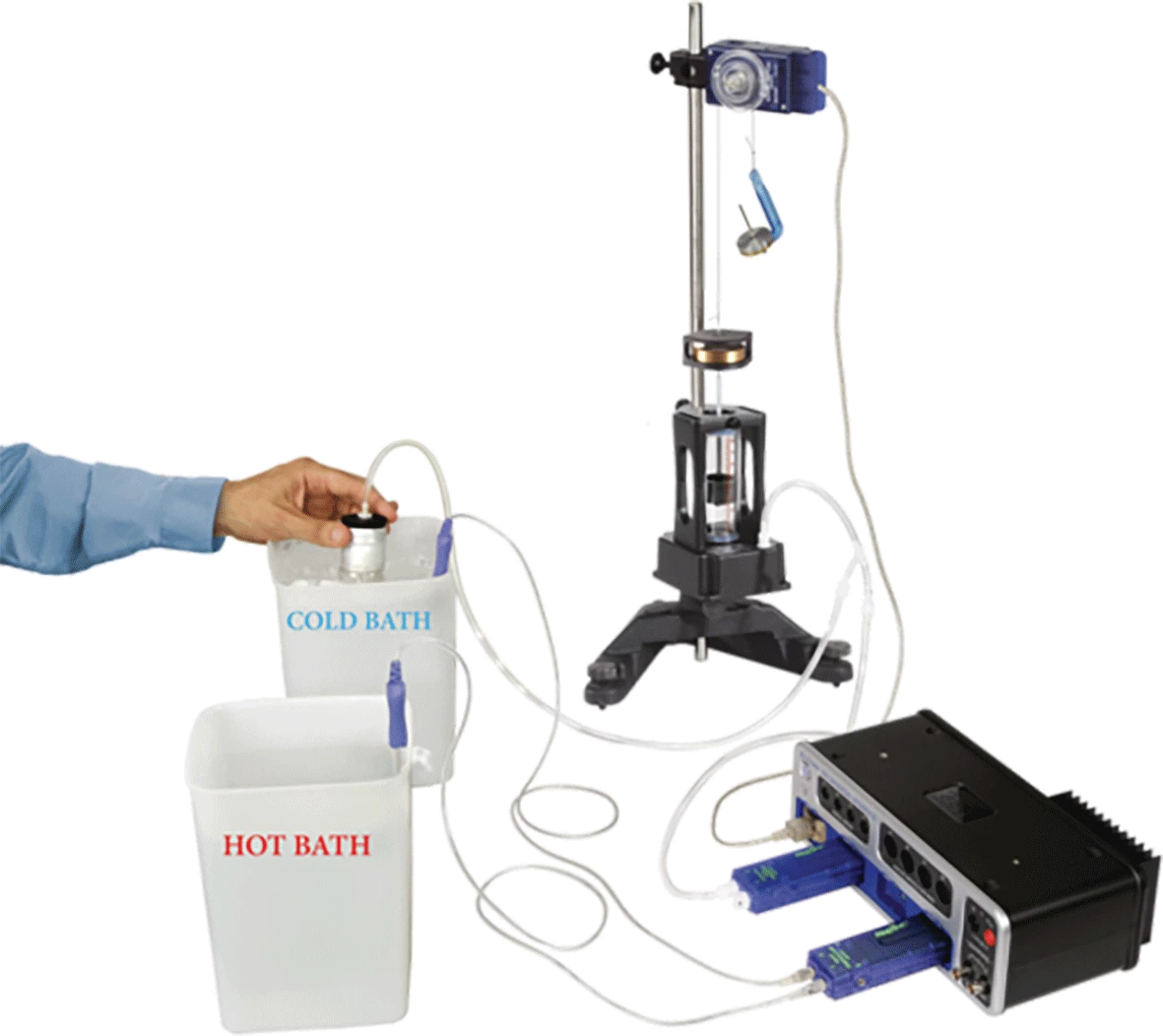

- Toplotni motor sestavlja zrak znotraj valja, ki se razširi, ko je pripeta pločevinka potopljena v vročo vodo. Razširjajoči zrak pritiska na bata in opravlja delo z dviganjem teže. Cikel toplotnega motorja je zaključen s potopitvijo pločevinke v hladno vodo, kar vrne tlak in prostornino zraka na začetne vrednosti.
- Cikel se izvaja tako:
- Z pločevinko v hladni kopeli se na platformo postavi teža 200 g.
- Pločevinka se premakne iz hladne kopeli v vročo.
- Z platforme se odstrani teža 200 g.
- Pločevinka se premakne iz vroče kopeli v hladno.
- Sprememba tlaka se meri z nizkotlačnim senzorjem. Spremembo višine batnice izmeri pritrjena vrvica nad jermenico senzorja za rotacijsko gibanje. Sprememba prostornine se izračuna tako, da se sprememba višine bata pomnoži s prečnim prerezom bata.
- PASCO Advantage: Ta delujoči toplotni motor prikazuje, kako se lahko razlika v temperaturi uporabi za opravljanje dela. Vsak del cikla je lahko prepoznaven, dejanska učinkovitost in največja možna učinkovitost se lahko enostavno določita.
Besedilo je strojno prevedeno.
- nastavitev EX-5530B
- 1x Motor na toploto in aparatura za plinski zakon (TD-8572A)
- 1x Velika osnovna palica (ME-8735)
- 1x Nabor mase in obešalnikov (ME-8979)
- 2x 3-litrski plastični vedro (pakiranje 2 kos) (ME-7559)
- 1x Nit
- 1x Nerjaveča jeklena palica, 90 cm (ME-8738)
- 1x PASPORT senzor za rotacijsko gibanje (PS-2120A)
- 1x PASPORT senzor za štirikratno temperaturo (PS-2143)
- 1x PASPORT dvojni senzor za tlak (PS-2181)
Besedilo je strojno prevedeno.
Naziv: EX-5530B
Proizvajalec: N/A
Uvoznik: MICOM ELECTRONICS d.o.o.
Država porekla: N/A
