- Napetost se inducira v tuljavi, ki se premika skozi magnetno polje. Preučujemo Faradayev zakon in Lenzov zakon ter primerjamo energijo, ki se razprši v obremenilnem uporu, z izgubo energije nihajne tuljave.

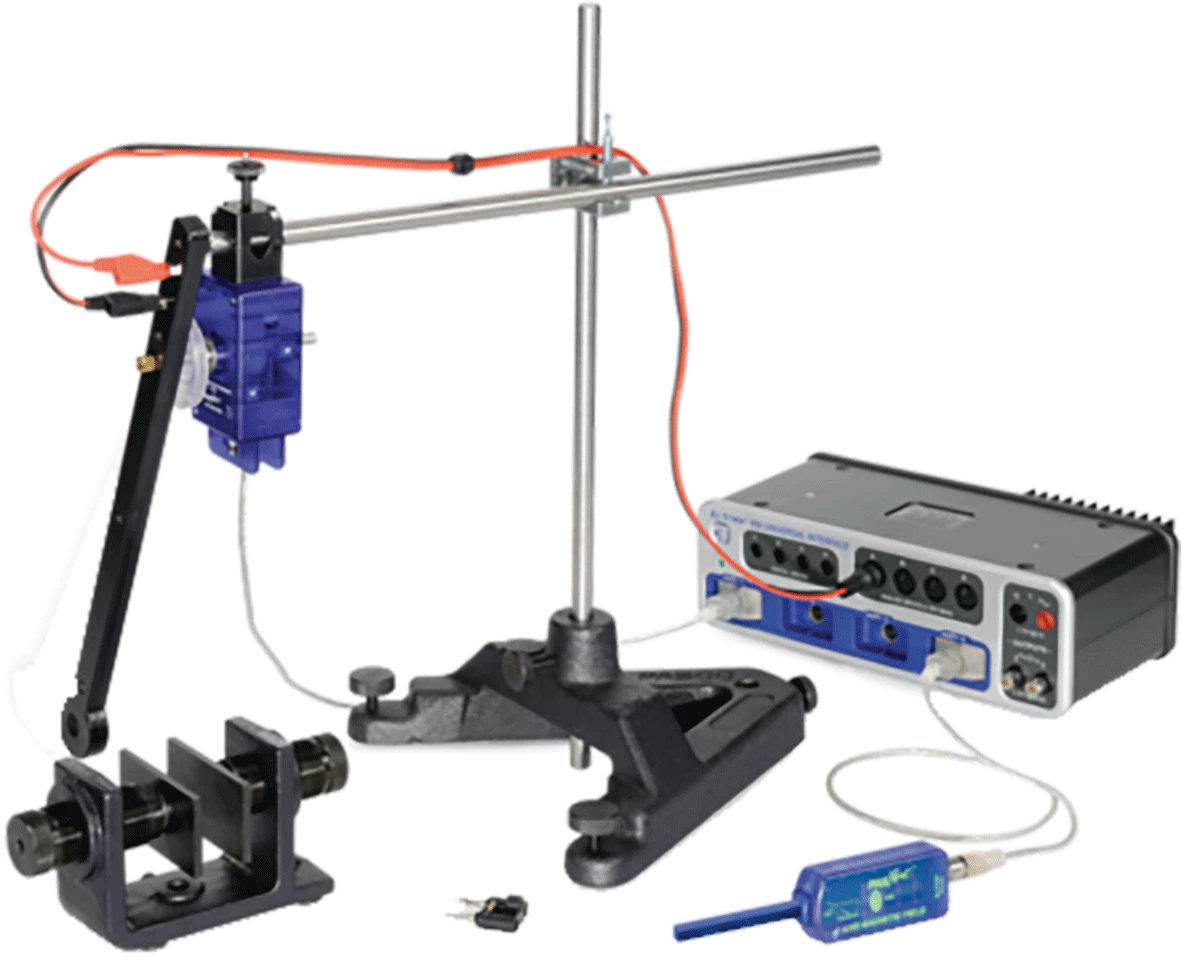

- Togi nihaj s tuljavo na koncu se premika skozi magnet v obliki podkve. Uporniško obremenitev povežemo s tuljavo in inducirano napetost zabeležimo z napetostnim senzorjem. Kot merimo z vrtilnim senzorjem gibanja, ki deluje tudi kot os nihanja. Inducirana napetost je prikazana v odvisnosti od časa in kota. Moč, ki se razprši v uporu, izračunamo iz napetosti, pretvorjena energija v toplotno energijo pa se določi tako, da se izračuna površino pod krivuljo Moč proti Čas. To energijo primerjamo z izgubo energije, določeno iz amplitude in hitrosti nihanja.
- Za oceno magnetnega polja magneta se uporablja Faradayev zakon, izračunan iz maksimalne inducirane napetosti. Prav tako se smer inducirane napetosti preuči in analizira z uporabo Lenzovega zakona, ko tuljava vstopa in izstopa iz magnetnega polja.
- Prednost PASCO: PASCO Capstone™ izračuna energijo in moč z uporabo podatkov napetosti in kota. Inducirana napetost in izračuni se v realnem času prikažejo, ko se tuljava premika skozi magnet.
Besedilo je strojno prevedeno.
- nabor EX-5541A
- 1x indukcijska palica (EM-8099)
- 1x velika osnova palice (ME-8735)
- 2x nerjavna jeklena palica, 45 cm (ME-8736)
- 1x večnamenska sponka (ME-9507)
- 1x senzor napetosti (brez zaščite) (UI-5100)
- 1x PASPORT senzor magnetnega polja z 2 osmi (PS-2162)
- 1x PASPORT senzor za rotacijsko gibanje (PS-2120A)
- 1x magnet z variabilno razdaljo (EM-8618)
Besedilo je strojno prevedeno.
Naziv: EX-5541A
Proizvajalec: N/A
Uvoznik: MICOM ELECTRONICS d.o.o.
Država porekla: N/A
