- Diagram P-V se ustvarja, ko se toplotni motor vodi skozi cikel. Iz tega diagrama se meri toplota, dodana plinu, in delo, ki ga opravi motor, da se določi učinkovitost motorja. To dejansko učinkovitost primerjamo z največjo teoretično učinkovitostjo.

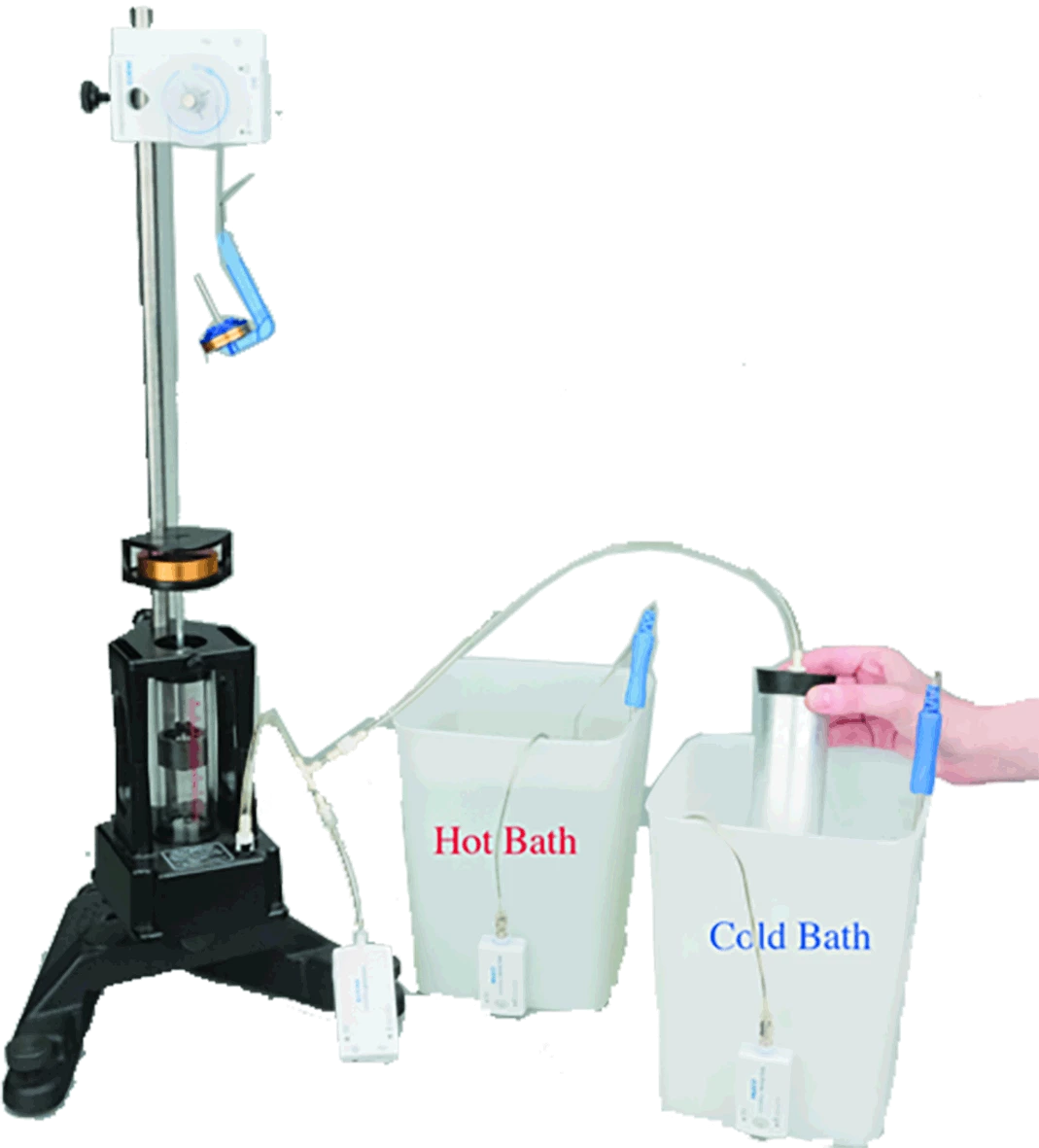

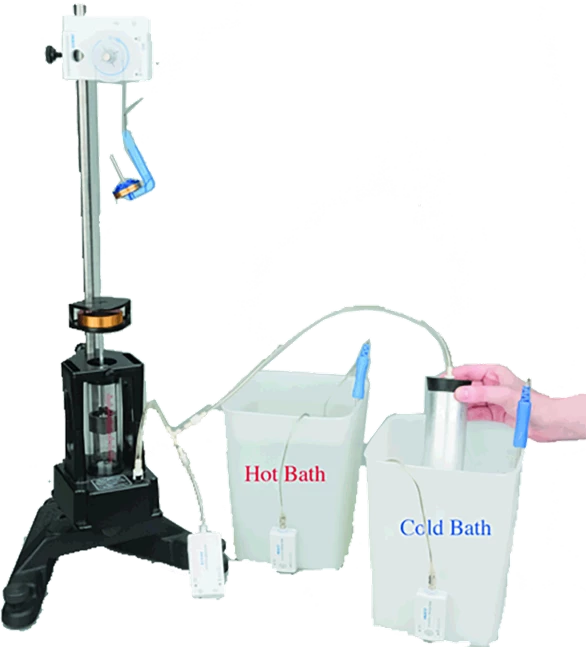

- Toplotni motor sestavlja zrak v cilindru, ki se širi, ko je pritrjena pločevinka potopljena v vročo vodo. Širjenje zraka potiska bat in opravlja delo s povečanjem teže. Cikel toplotnega motorja se zaključi z potopitvijo pločevinke v hladno vodo, kar vrne tlak zraka in volumen na začetne vrednosti.
- Cikel se izvaja na naslednji način:
- Z pločevinko v hladni kopeli se na platformo postavi 200 g mase.
- Pločevinko premaknemo iz hladne kopeli v vročo kopel.
- Z platforme odstranimo 200 g mase.
- Pločevinko premaknemo iz vroče kopeli v hladno kopel.
- Sprememba tlaka se meri z brezžičnim senzorjem za tlak. Spremembo višine bata merimo z vrvičem, ki je privezan na brezžični vrtilni senzor gibanja. Sprememba prostornine se izračuna z množenjem spremembe višine bata s prečnim prerezom bata.
- Prednost PASCO: Ta delujoči toplotni motor prikazuje, kako lahko temperaturna razlika opravlja delo. Vsak del cikla je enostavno prepoznaven, dejanska učinkovitost in največja možna učinkovitost pa se lahko enostavno določita.
Besedilo je strojno prevedeno.
- nabor EX-5630
- 1x Aparatura za toplotne motorje in plinske zakone (TD-8572A)
- 1x Brezžični senzor za rotacijsko gibanje (PS-3220)
- 1x Brezžični pritiskovni senzor (PS-3203)
- 2x Brezžična povezava temperaturnega senzorja (PS-3222)
- 2x PASPORT Temperaturna sonda iz nerjavnega jekla (PS-2153)
- 1x Velika osnova za palice (ME-8735)
- 1x Palica iz nerjavečega jekla, 90 cm (ME-8738)
- 1x Nabor mase in obešalnikov (ME-8979)
- 1x 3-litrska plastična kad (2 paketa) (ME-7559)
Besedilo je strojno prevedeno.
Naziv: EX-5630
Proizvajalec: N/A
Uvoznik: MICOM ELECTRONICS d.o.o.
Država porekla: N/A
