- Ti moduli vezij so posebej zasnovani za uvodne preiskave vezij. Za študente, ki še nikoli niso sestavili vezja, ta modularni sistem olajša vizualizacijo, saj je njihovo vezje na fizični ravni natančno tako, kot se pojavi v njihovi shemi vezja.
- Vsak modul se mehansko poveže z drugim tako, da zdrsne zavihke drug v drugega. Deluje na katerikoli površini. Ni potrebna posebna površina. Da bi električno povezali dva modula, študenti vstavijo sponko, kar poudarja, da je bila vzpostavljena električna povezava. Velika velikost modulov (8 cm x 8 cm) omogoča vsem študentom okoli mize, da vidijo in razumejo dokončano vezje.
- Študenti se bodo naučili pravilnega načina vstavitve ampermetra v vezje: najprej odstranijo enega od modulov z ravno žico iz svojega vezja, nato pa ga nadomestijo z brezžičnim modulom senzorja toka. Ker je modul senzorja toka v isti obliki kot drugi moduli, se naravno prilega v serijo s komponentami vezja. Dejstvo, da je senzor toka brezžičen, pomaga pedagogiki: v senzor toka je samo en način vstopa in en način izstopa. Ni dodatnih žic, ki bi zmedle študente.
Besedilo je strojno prevedeno.
- 1x Brezžični napetostni senzor (PS-3211A)
- 1x Brezžični senzor tokovnega modula (EM-3534)
- 5x Ravninski modul
- 2x T modul
- 4x Kotni modul
- 45x Sponka za povezovanje
- 2x Modul držala za baterije
- 2x AA-celična baterija
- 3x Modul žarnice (z žarnico)
- 1x Modul stikala SPST
- 1x Modul stikala SPDT
- 1x Modul potenciometra
- 1x Modul s 1000-vrtljajevim navitjem/induktorjem
- 1x Motor modul
- 1x Modul kondenzatorja 0.33 F
- 1x Modul upora 10 Ω
- 1x Modul upora 33 Ω
- 1x Modul upora 100 Ω
- 1x LED modul
- 1x Modul s sponkami za spajanje
- 2x Upor 1000 Ω
- 2x Upor 330 Ω
- 1x Upor 220 Ω
- 1x Upor 22 Ω
- 1x Kondenzator 100 μF
- 1x Kondenzator 330 μF
- 1x Dioda
- 8x Valjasti magnet 0.5 in x 0.25 in
- 1x Kompas
- 1x Gratnells kovček

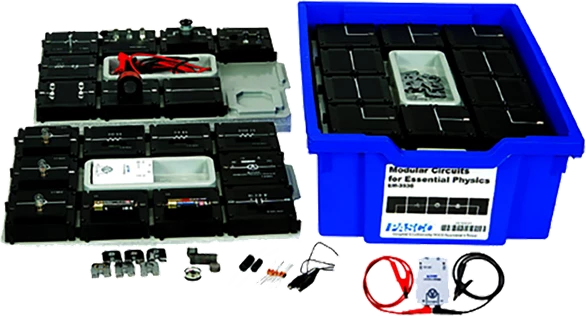

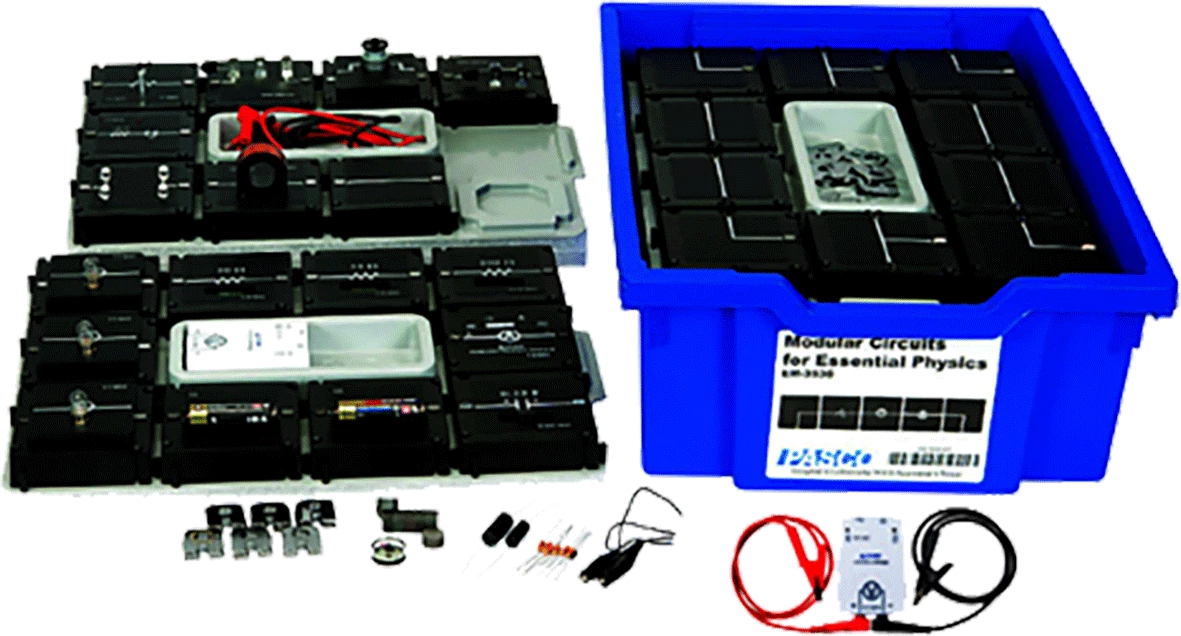

- set EM-3536
Besedilo je strojno prevedeno.
Naziv: EM-3536
Proizvajalec: N/A
Uvoznik: MICOM ELECTRONICS d.o.o.
Država porekla: N/A
