- 8 kanalov za SDS 5000L
- Do 1 GHz pasovne širine z do 5 GSa/s vzorčno hitrostjo
- 12-bitni ADC
- Nizka stopnja šuma: 140 µVrms @ 1 GHz pasovne širine (tipično)
- SPO tehnologija: hitrost zajema oblike valov do 160.000 wfm/s v normalnem načinu in 650.000 wfm/s v zaporednem načinu
- Podpira 256-stopenjski intenzivni razred in barvne temperature načinov prikaza
- Do 2,5 Gpts/ch dolžine valovne oblike
- Digitalni sprožilni sistem
- Inteligentni sprožilec: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay in Video (podpira HDTV). Zone Trigger poenostavlja napredno sproženje
- Serisjko sproženje in dekodiranje, podpira protokole, vključno z I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester in ARINC429
- Segmentno pridobivanje (sequenčni) način, razdeljuje maksimalno dolžino zapisa iz več segmentov (do 170.000), glede na sprožilne pogoje, ki jih določi uporabnik, z zelo majhnim mrtvim časom med segmenti, da ujame kvalificirani dogodek
- Historična funkcija zapisa valovne oblike (History), maksimalno posneto dolžino valovne oblike je 170.000 okvirjev
- Samodejne meritve na 60+ parametrih, podpira statistiko s histogramom, sledenjem, trendom, določanjem merjenja in meritvami na Math, History in Memory sledi
- 8 Math sledi (8 Mpts FFT, Filter, seštevanje, odštevanje, množenje, deljenje, integracija, diferencial, koren kvadrata, itd.), podpira urednik formule
- Obsežne funkcije analize podatkov, kot so Search, Navigate, Digital Voltmeter, števec, histogram valovne oblike, Bode-jev diagram, analiza moči in dvojno pulzno testiranje
- Visokohitrostno strojno temelječe povprečje, visokološljivost; Visokohitrostno strojno temelječa funkcija testa maske, z orodjem Mask Editor za ustvarjanje mask, ki jih določi uporabnik
- 16 digitalnih kanalov
- Podprti zunanji generator oblike valov s 50 MHz
- Vmesniki vključujejo: 2x USB Host 3.0 (1x za SDS5000L), USB 2.0 Host, USB 3.0 Device (USBTMC), 1000M LAN, HDMI, External Triger In, Aux Out (Pass/Fail, Trigger Out), 10 MHz In, 10 MHz Out
- Vgrajeni spletni strežnik podpira daljinski nadzor preko LAN vrata z uporabo spletnega brskalnika. Podpira SCPI daljinske kontrolne ukaze. Podpira zunanjo miško in tipkovnico
Besedilo je strojno prevedeno.

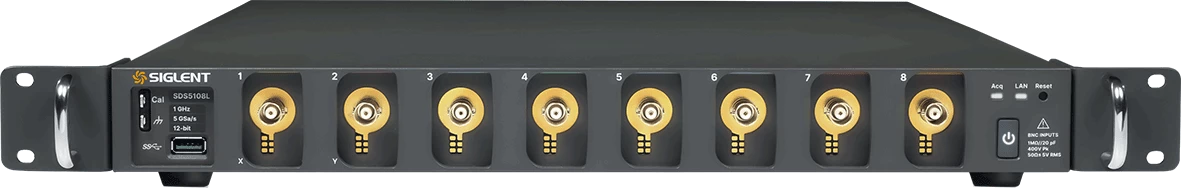

- Siglent SDS 5000L osciloskop
- USB kabel
- Hiter začetek
- Pasivna sonda 1/kanal, 500 MHz
- Brezžična miška
- Napajalni kabel
Besedilo je strojno prevedeno.
Naziv: Siglent SDS 5000L series
Proizvajalec: N/A
Uvoznik: MICOM ELECTRONICS d.o.o.
Država porekla: N/A
