- 8/6/4 analogni kanali za SDS 5000X HD
- Do 1 GHz pasovne širine z do 5 GSa/s hitrostjo vzorčenja
- 12-bitni ADC
- Nizka šumna tla: 140 µVrms pri 1 GHz pasovni širini (tipično)
- SPO tehnologija: hitrosti zajema valovne oblike do 160.000 wfm/s v običajnem načinu in 650.000 wfm/s v zaporednem načinu
- Podpira 256-stopenjsko intenziteto obarvanosti in barvne temperature prikaza
- Do 2,5 Gpts/ch dolžina valovne oblike
- Digitalni sprožilni sistem
- Inteligentno sproženje: robovi, naklona, pulzi, okna, maratoni, intervali, izpadi, vzorci, usposobljeni, Nth robovi, nastavljene/zadržane, zamuda in video (podprto HDTV). Consko sproženje poenostavlja napredno sprožanje
- Serijsko sproženje in dekodiranje avtobusa, ki podpira protokole, vključno z I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester in ARINC429
- Segmentno pridobivanje (zaporedje) načina, razdelitev največje dolžine zapisa na več segmentov (do 170.000), glede na pogoje sprožitve, ki jih uporabnik nastavi, z zelo majhnim mrtvim časom med segmenti, da se ujame kvalificiran dogodek
- Zgodovinska funkcija zapisovanja valovnih oblik (History), največja zabeležena dolžina valovne oblike je 170.000 okvirov
- Samodejna merjenja na 60+ parametrih, podpira statistiko s histogramom, sledenjem, trendom, merjenjem prehoda in merjenjem na matematičnih, zgodovinskih in spominskih sledi
- 8 matematičnih sledi (8 Mpts FFT, Filter, seštevanje, odštevanje, množenje, deljenje, integracija, diferenciranje, kvadratni koren itd.), podpira urejevalnik formul
- Obilje funkcij za analizo podatkov, kot so iskanje, navigacija, digitalni voltmeter, števec, histogram valovne oblike, Bode plot, analiza moči in dvojni pulzni test
- Visokohitrostni strojno podprti povprečje, Hi-Res; Visokohitrostna strojno podprta funkcija testiranja maske, z orodjem za urejanje mask za ustvarjanje uporabniško določenih mask
- 16 digitalnih kanalov
- Zunanji 50 MHz generator valovne oblike podprt
- Velik 12,1-palčni TFT-LCD zaslon z ločljivostjo 1280 * 800; Kapacitivni zaslon na dotik podpira geste z več dotiki
- Vmesniki vključujejo: 2x USB Host 3.0 (1x za SDS5000L), USB 2.0 Host, USB 3.0 naprava (USBTMC), 1000M LAN, HDMI, zunanji Triger In, Aux Out (Pass/Fail, Trigger Out), 10 MHz In, 10 MHz Out
- Vgrajen spletni strežnik podpira daljinsko upravljanje preko LAN vrata z uporabo spletnega brskalnika. Podpira SCPI daljinske ukaze za upravljanje. Podpira zunanjo miško in tipkovnico
Besedilo je strojno prevedeno.
- Siglent SDS 5000X HD osciloskop
- USB kabel
- Hiter začetek
- Passivna sonda 1/kanal, 500 MHz
- Brezžična miška
- Napajalni kabel
Besedilo je strojno prevedeno.

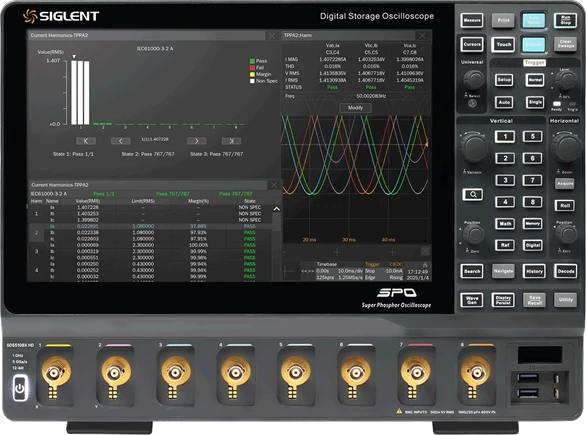

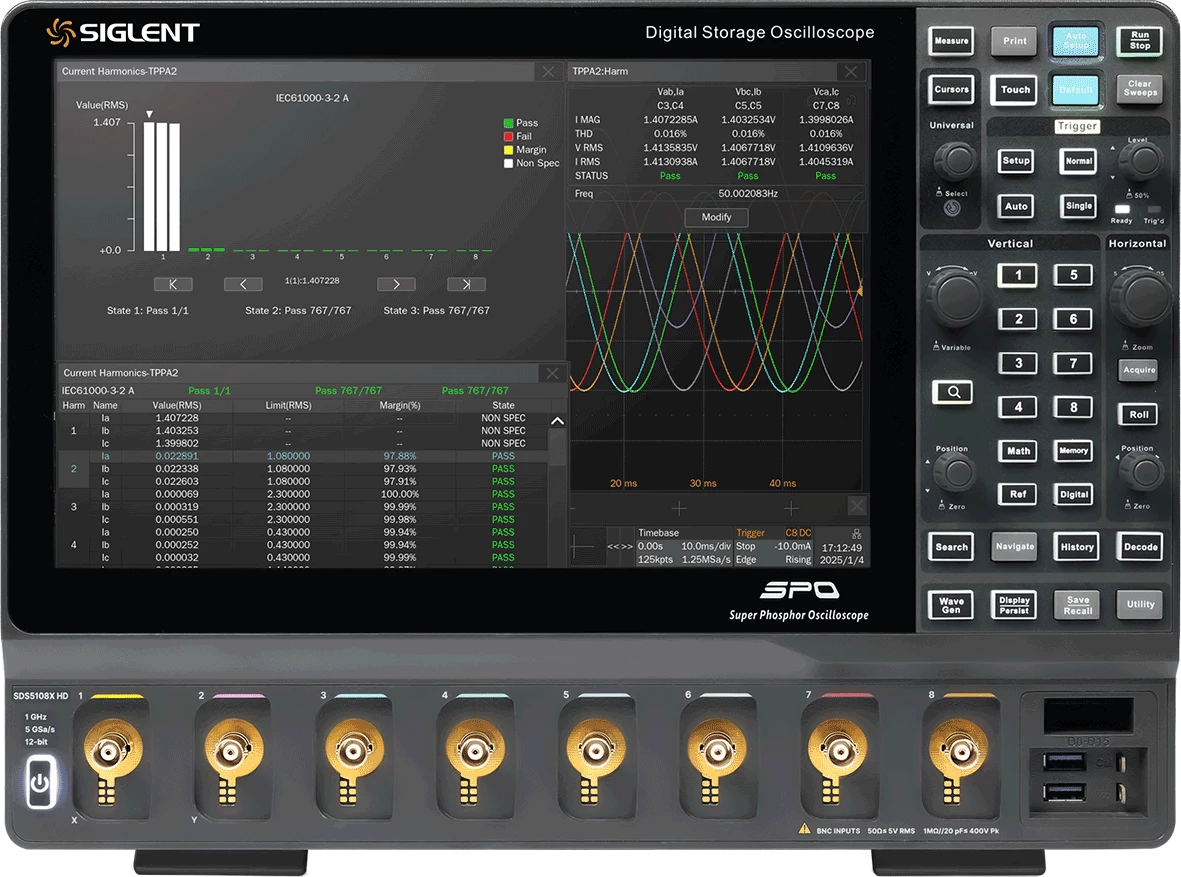

Naziv: Siglent SDS 5000X HD series
Proizvajalec: N/A
Uvoznik: MICOM ELECTRONICS d.o.o.
Država porekla: N/A
