- 12-bitni analogno-digitalni pretvorniki s frekvenco vzorčenja do 2,5 GSa/s
- 4/6 ali 8 analognih kanalov, pasovne širine do 1 GHz
- Tehnologija SPO
- Hitrost zajema valovnih oblik do 160.000 wfm/s (normalni način) in 650.000 wfm/s (sekvenčni način)
- Podpora s 256 stopnjami intenzivnosti in barvne temperature prikazovanja
- Dolžina zapisa do 2,5 Gpts
- Digitalni sprožilni sistem
- Inteligentno proženje: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video (HDTV supported) , Qualified, Nth edge, Delay, Setup/Hold time
- Serijsko sproženje in dekodiranje , podpora za protokole I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT in Manchester
- Segmentirani zajem (sekvence), ki največjo dolžino zapisa razdeli na več segmentov (do 80.000), glede na pogoje sprožitve, ki jih je določil uporabnik
- Zgodovina zapisa valovnih oblik, največja dolžina zapisane valovne oblike je 80.000 okvirjev
- Samodejne meritve do 60 parametrov, statistika s histogramom, sledenje, trendi, prehodne meritev in meritve z uporabo matematike
- 8 matematičnih sledi (8 Mpts FFT, seštevanje, odštevanje, množenje, deljenje, integral, diferencial, kvadratni koren, itd.), podpora za urejevalnik formul
- Obilje funkcij za analizo podatkov, kot so: Search, Navigate, Counter, Bode Plot in Power Analysis
- Funkcija hitrega testiranja maske na osnovi strojne opreme, z orodjem za urejanje mask za ustvarjanje mask, ki jih določi uporabnik
- 16 digitalnih kanalov (opcijsko)
- 50 MHz generator valovnih oblik (opcijsko)
- 12,1 palčni TFT-LCD zaslon z ločljivostjo 1280* 800; kapacitivni zaslon na dotik podpira geste z več dotiki
- Vmesniki: 2x USB 3.0 gostitelj, 1x USB 2.0 gostitelj, USB 3.0 naprava (USBTMC), 1000M LAN (VXI-11/Telnet/Socket/LXI)
- Vgrajen spletni strežnik podpira daljinsko upravljanje prek LAN porta z uporabo spletnega brskalnika
- Podpira ukaze za daljinsko upravljanje SCPI
- Podpira zunanje miške in tipkovnice
- SDS 5000X HD osciloskop
- USB kabel
- Navodila za uporabo
- Pasivna sonda, 1 x kanal
- Brezžična miška
- Napajalni kabel

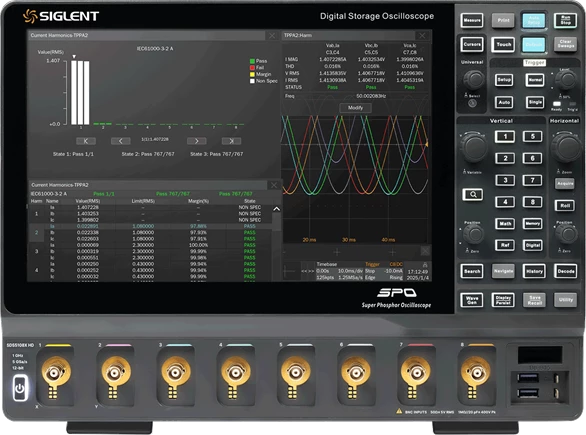

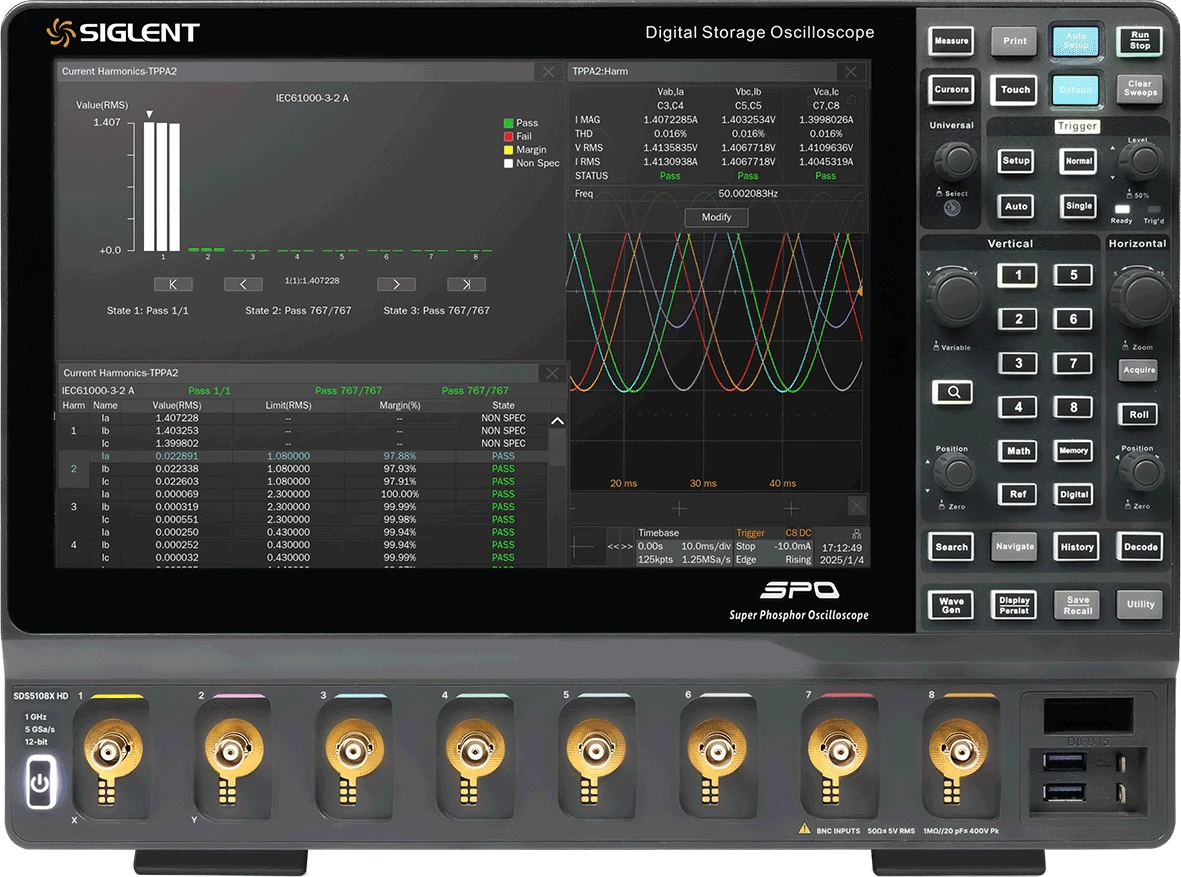

Naziv: Siglent SDS 5000X HD serija
Proizvajalec: N/A
Uvoznik: MICOM ELECTRONICS d.o.o.
Država porekla: N/A
